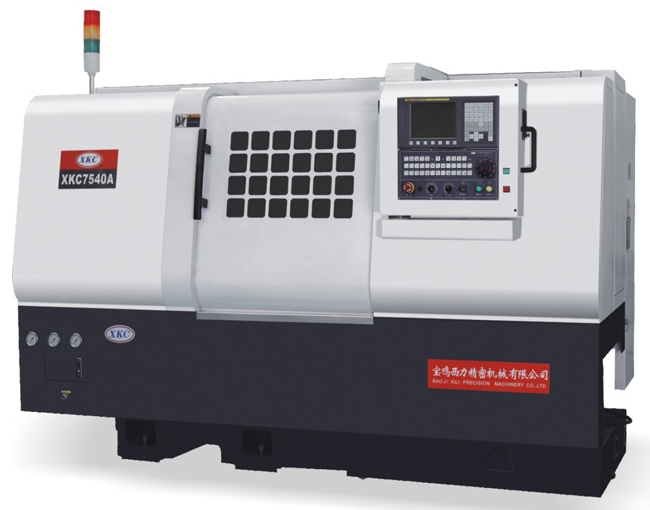

一、宝鸡西力精密XKC-7540/7540A/7540C斜床身精密数控车床产品特点
宝鸡西力精密XKC-7540/7540A/7540C斜床身精密数控车床系为大中直径零件的精密加工而设计的省空间、低成本的车床，主轴电机采用变频电机或FANUC伺服电机，具有体积小、行程大、主轴转速高、高进给精度、易操作、易维护、排屑顺畅等优点。
宝鸡西力精密XKC-7540系列中型精密CNC车床满足大中直径高精度、高效率自动化加工的需要。
1. 高精度主轴-机床采用套筒式主轴，日本超高精密主轴轴承，保证主轴的高刚性和持久精度，主轴跳动<3μm。
2. 超强切削-高转速、高精度液压回转缸，精密筒夹和高刚性精密动力卡盘配置，提高了韧性材料切削和难加工材料切削和强力切削的能力。
3. 数控系统-采用FANUC数控系统，使机床具有高稳定性。
4. 高效率加工-机床主轴最高转速4500转/分钟，X、Y轴快移速度可达24米/分钟。可以配置自动送料机，实现高速、高效自动化加工。
5. 液压刀塔-采用高精密液压刀塔，刀位数多，换刀高速、平稳、准确，大幅度节约加工时间。
6. 高精度进给-进给各轴全伺服驱动，采用日本THK高精度滚珠丝杆，保证加工精度及长时间的精度保持，进给各轴重复定位精度<±1.5μm。
7. 床身结构-高刚性密烘铸铁45°斜床身结构，排屑流畅，结构紧凑，造型美观。
8. 液压尾座-液压式尾座，尾座导轨可拆卸，配置灵活，大大提高了轴类零件的加工精度和效率大幅度节约加工时间。
9. XKC7540C可选配进口动力刀塔。
二、宝鸡西力精密XKC-7540/7540A/7540C斜床身精密数控车床技术参数
加工范围 | 床身最大回转直径 | Ø430mm |
滑板上面最大回转直径 | Ø300mm | |
最大车削直径 | Ø300mm | |
最大车削长度 | 520mm | |
主轴 | 主轴转速 | XKC7540A/C:50～4500rpm |
主轴可通棒料直径 | 卡盘 Ø45mm / 筒夹 Ø42mm | |
主轴通孔直径 | Ø57mm | |
主电机 | XKC7540A/C:11KW/15KW | |
刀架 | 刀位数 | 12 |
刀具尺寸（车刀/镗孔刀） | 20*20/ Ø32mm | |
尾座 | 套筒直径 | Ø90mm |
顶尖锥度 | 莫氏No.5高精度回转顶尖 | |
套筒行程 | 90mm | |
进给 | X轴行程 | 220mm |
Z轴行程 | 600mm | |
X/Z轴最大快移速度 | 24m/min | |
X/Z进给电机 | X/Z伺服1.8KW/2.5KW | |
C轴（仅7540C） | 最小控制角度 | 0.001°（Bzi编码器） |
其他 | 中空液压卡盘 | 8寸 |
中空液压缸 | 6寸 | |
电源容量 | 15KWV | |
机床尺寸（长*宽*高） | 2700*1650*1780mm | |
机床重量 | 约3500KG |
三、宝鸡西力精密XKC-7540/7540A/7540C斜床身精密数控车床CNC装置规格
控制系统 | FANUC Oi-MATE TD/TF | |
控制轴数 | 同时2轴，手动1轴 | |
同时3轴，手动1轴（仅7540C型） | ||
输入方式 | MDI键入，绝对值/增量值同时并用 | |
程序记忆容量 | 640M(256K) | |
插补机能 | 直线 锥面 圆弧 车螺纹 | |
最小设定单位 | 0.0001 | |
最小移动单位 | X:0.0005 Z:0.001 | |
切削进给速度 | 每分钟进给 | 1-10000mm/min |
每回转进给 | 0.0001-500mm/rev | |
刀具位置补偿 | 形状补偿 | ±999.9999 |
磨损补偿 | ±9.9999 | |
刀具补偿数 | 64组 | |
登录程序数 | 400个 | |
手动移动倍率 | 0.5/0.1/0.01/0.001 | |
辅助机能 | M S T | |
停顿时间 | 0～99999.999秒 | |
工进进给倍率 | 0～150% | |
快速进给倍率 | F0、F25、F50、F100 | |
输入输出接口 | RS232C | |
显示语言 | 中文/英文 | |
C轴轮廓控制（仅7530C） | Cs0.001°（Bzi编码器） | |
四、宝鸡西力精密XKC-7540/7540A/7540C斜床身精密数控车床标准附件
切削液装置 | 1套 |
照明装置 | 1套 |
集中润滑装置 | 1套 |
液压夹紧系统 | 1套 |
端面刀座 | 1套 |
内径刀座 | 4件 |
刀把固定块 | 12件 |
液压尾座 | 1件 |
液压刀塔（12工位） | 1套 |
工具和工具盒 | 1套 |
断路保护器 | 1套 |
机床地脚盘 | 4件 |
机床聚乙烯塑料保护袋 | 1套 |
信号灯 | 1套 |
液压卡盘 | 1套 |
变压器 | 1台 |
热交换器 | 1件 |
机床全封闭外壳 | 1套 |
主轴C轴轮廓控制 | 1套 |
五、宝鸡西力精密XKC-7540/7540A/7540C斜床身精密数控车床选配附件
液压卡盘（6寸）
液压筒夹（5寸）
自动送料装置
自动接料装置
零件传输机构
筒夹弹性夹头
各类刀具
气动系统
各类夹具、夹头
计数器
刀具变径套
链板式自动排屑器
