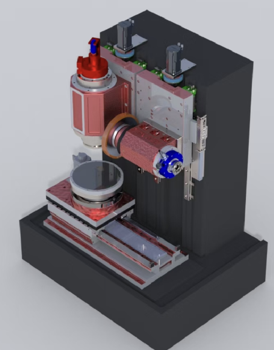

一、汉锐科特UPHM系列标准型高精密立式端面磨床产品概述
汉锐科特UPHM系列标准型高精密立式端面磨床可满足各类机械零件内外圆磨削加工，圆度偏差<0.0005mm，圆柱度偏差<0.0015mm，尺寸轮廓偏差<0.003mm。
二、汉锐科特UPHM系列标准型高精密立式端面磨床应用场景
汉锐科特UPHM系列标准型高精密立式端面磨床主要可应用于：
1、各类薄片类零件的厚度减薄，可控制精度为0.1mm。
2、超硬材料的端面磨削，满足平面度<0.001mm。
3、采用气悬浮主轴，结合不同研磨材料，可以满足Ra<0.005的镜面磨削加工。
三、汉锐科特UPHM系列标准型高精密立式端面磨床技术参数
项目 | 单位 | 汉锐科特 UPHM400A | 汉锐科特 UPHM630A |
X轴行程 | mm | 440 | 540 |
Z轴行程 | mm | 340*2 | 340*2 |
转台最高转速 | rpm | 100 | 100 |
双磨头磨头转速 | rpm | S1：4000 | S1：4000 |
S2：3000 | S2：3000 | ||
加工直径 | mm | 400 | 630 |
四、汉锐科特UPHM系列标准型高精密立式端面磨床配置及参数
标准配置 | 主要参数 |
高精密静压主轴 | 出厂回转精度<0.2µm |
大扭矩内置永磁同步电机 | |
可选位置精度±0.01°/±0.0001°（两种规格） | |
高速高精密静压滑台 | 重载型直线电机驱动 |
全行程直线精度<0.5µm | |
高精密光栅尺位置管理 | |
恒温油冷系统 | 滑台独立液压恒温±0.5 |
主轴独立液压制冷±1.5℃ | |
统一油料为10#主轴油 | |
最大制冷功率根据需求配置 | |
微米级过滤系统 | 可选配置 |
过滤精度0.1~10µm | |
可选搭载恒温系统 | |
西门子828D系统 | 系统分辨率：0.000001mm |
光栅跟随误差：0.000010mm | |
支持4个轴向联动加工 | |
专属的车削、磨削操作软件 | |
最大支持8个进给轴 |
深圳市汉锐科特精密机械有限公司一直专注于工业母机产业的核心功能部件、各类高精密数控机床的研发工作，是以超精密、高精密机床及核心功能部件研发和生产为主的“国家高新技术企业”。
咨询电话：159 1097 4236
