一、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）产品特色
1、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）采用超大底座，立柱固定于底座上，为一高刚性，高精度之加工中心机。
2、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）适合一般中小型精密零组件及箱体之搪铣加工。
3、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）采用十字滑台设计，工作台在全行程都能全支撑，能长时间维持精度。
4、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）的工作台荷重较其它业者类似机型增加65%以上。
5、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）的行程超大，可工作范围业界最大。
二、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）产品规格
规格 | 单位 | UHM-630 | UHM-800 | UHM-800A | |
工作台 | 台面尺寸 | mm | 630*630*360D | 800*800*360D | 800*800*360DAPC |
T型槽 | mm | 20*5 | 22*7 | ||
最大荷重 | kg | 2000（2500） | 4000 | 3000 | |
分割角度 | 1/360（0.001） | ||||
行程 | X轴行程 | mm | 1500（1600） | 2000 | |
Y轴行程 | mm | 1200 | 1500（1800） | 1500 | |
Z轴行程 | mm | 1000（1100） | 1400（1600） | 1400 | |
主轴 | 主轴转速 | rpm | 4000（6000） | 4000（6000） | |
主轴锥度 | 7/24 taper ISO.50，BT-50 | ||||
距离 | 主轴中心至工作台面 | mm | 0～1200 | 0～1500（1800） | 0～1500 |
主轴鼻端至工作台中心尺寸 | mm | （175～1175）225～1225 | 220～1620（1820） | 220～1620 | |
工作台到地面高度 | mm | 1110 | 1325 | 1480 | |
进给速率 | X/Y/Z轴快速进给 | m/min | 15/12/15 | ||
最小输入单位 | mm | 0.001 | |||
切削进给 | mm/min | 1～5000 | |||
驱动马达 | 主轴马达（连续/30分钟） | kW | 11/15（15/18.5） | 15/18.5（22/26） | |
X/Y/Z/B马达 | kW | 3/3/4/3 | 4/4/4/3 | ||
润滑油装置 | kW | 0.15 | |||
油压马达 | kW | 2.25 | |||
切削液马达 | kW | 1.62 | |||
铁屑输送机 | kW | 0.25 | |||
油冷机泵 | kW | 3.6 | |||
自动换刀装置 | 刀库容量 | pieces | 40（60） | ||
刀具选择方式 | Absolute | ||||
换刀时间（约）（刀对刀） | sec. | 15 | |||
最大刀具（直径/长度） | mm | ᶲ125/ᶲ250（Without Adjacent Tool）/Length 400 | |||
最大刀具重量 | kg | 18（25） | |||
一般规格 | 电力需求 | KVA | 30 | 45 | |
空气压力 | kg/cm2 | 6 | |||
交换盘时间（约） | sec. | 90 | |||
咨询电话：159 1097 4236
规格 | 单位 | UHM-1250 | UHN-1250A | UHM-1512 | UHM-2015 | |
工作台 | 台面尺寸 | mm | 1250*1250*360D | 1250*1250*360DAPC | 1100*800 | 1500*800长工作台 |
T型槽 | mm | 22*7 | 20*5 | |||
最大荷重 | kg | 5000 | 2500 | 4000 | ||
分割角度 | 1/360（0.001） | |||||
行程 | X轴行程 | mm | 2000 | 1500（1600） | 2000 | |
Y轴行程 | mm | 1500（1800） | 1500 | 1200 | 1500（1800） | |
Z轴行程 | mm | 1400 | 1000（1100） | 1400 | ||
主轴 | 主轴转速 | rpm | 4000（6000） | 4000（6000） | ||
主轴锥度 | 7/24 taper ISO.50，BT-50 | |||||
距离 | 主轴中心至工作台面 | mm | 0～1500（1800） | 0～1500 | 40～1240 | 0～1500（1800） |
主轴鼻端至工作台中心尺寸 | mm | 370～1770 | 225～1225 | 220～1620（1800） | ||
工作台到地面高度 | mm | 1350 | 1480 | 1075 | 1325 | |
进给速率 | X/Y/Z轴快速进给 | m/min | 15/12/15 | 15/12/15 | ||
最小输入单位 | mm | 0.001 | 0.001 | |||
切削进给 | mm/min | 1～5000 | 1～5000 | |||
驱动马达 | 主轴马达（连续/30分钟） | kW | 15/18.5（22/26） | 11/15（15/18.5） | 15/18.5（22/26） | |
X/Y/Z/B马达 | kW | 4/4/4/4 | 3/3/4 | 4/4/4/ | ||
润滑油装置 | kW | 0.15 | 0.15 | |||
油压马达 | kW | 2.25 | 2.25 | |||
切削液马达 | kW | 1.62 | 1.62 | |||
铁屑输送机 | kW | 0.25 | 0.25 | |||
油冷机泵 | kW | 3.6 | 3.6 | |||
自动换刀装置 | 刀库容量 | pieces | 40（60） | 40（60） | ||
刀具选择方式 | 绝对式 | 绝对式 | ||||
换刀时间（约）（刀对刀） | sec. | 15 | 15 | |||
最大刀具（直径/长度） | mm | ᶲ125/ᶲ250（Without Adjacent Tool）/Length 400 | ᶲ125/ᶲ250（Without Adjacent Tool）/Length 400 | |||
最大刀具重量 | kg | 18（25） | 18（25） | |||
一般规格 | 电力需求 | KVA | 45 | 30 | 45 | |
空气压力 | kg/cm2 | 6 | 6 | |||
交换盘时间（约） | sec. | 120 | ||||
咨询电话：159 1097 4236
三、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）产品配备
1、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）标准配备
三轴光学尺装置
主轴冷却系统
自动断电装置
油压单元系统
切削液单元
自动润滑系统
三色警示灯
工作照明灯
卷线手轮控制器
RS-232界面
热交换器配置
除屑机及蓄屑筒
基础螺栓及水平调整垫块
控制器操作手册及电路图
机械维护操作手册
精度检查表
工作台钣金护罩
机械调整工具一组
Fanuc 0i-MF标准功能
刀库容量40把刀
2、台湾铀兴CNC卧式加工中心机UHM系列（侧背式皮带主轴）选购配备
60把刀刀库
切削液自动气雾装置
控制器选择 (FANUC / MELDAS . SIEMENS / HEIDENHAIN)
各种尺寸辅助工作台
电气箱冷气机
主轴中心出水装置
其他各种工作台选择 700x700,700x900(UHM-630适用) 800x1000,1000x1000(UHM-800适用)
B轴分割角度0.001
油路刀柄装置
大外罩版金
全密护罩版金(含罩顶)
UHM-630工作台载重2500kg
咨询电话：159 1097 4236

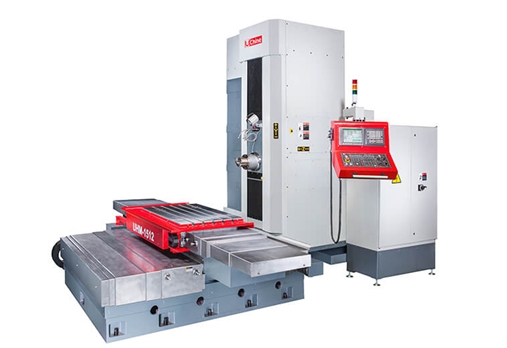

台湾铀兴CNC卧式加工中心机（UHM系列（侧背式皮带主轴）
