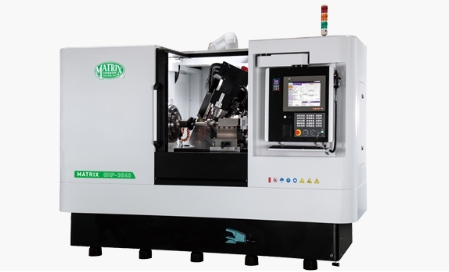

一、台湾迈萃斯GHP-3540齿轮成形磨床产品介绍
台湾迈萃斯齿轮成形磨床，采用FANUC（发那科）控制器与高转速砂轮主轴，并透过自行开发的智能型交谈窗口软件，可灵活设计出您所需要的齿形修整及轮磨条件。
二、台湾迈萃斯GHP-3540齿轮成形磨床产品特色
1、GHP-3540齿轮成形磨床使用世界著名厂牌FANUC（发那科）控制器，搭配伺服及直驱马达，各轴同动可达高精度表现。
2、由台湾迈萃斯公司自行开发之智能型交谈窗口软件，支持完整的加工程序，操作者不需经过程序编写训练，透过对话式步骤输入参数与设定轮磨条件，即可自动产生NC程序，大幅提升工作效率。
三、台湾迈萃斯GHP-3540齿轮成形磨床应用领域
台湾迈萃斯GHP-3540齿轮成形磨床可加工工件类型包含：渐开线齿轮、摆线齿轮。
四、台湾迈萃斯GHP-3540齿轮成形磨床产品规格
主要规格 | GHP-3540 | |
砂轮主轴马达 | 170G | 220G |
最小/ 最大外径 | 30mm / 400mm | 30mm / 400mm |
最大模数 | M8 (DP3.2) | M8(DP3.2) ( 笔式修砂)M12(DP2.1) ( 盘式修砂) |
齿数范围 | 9~999 齿 | 9~999 齿 |
最大齿深 | 18mm | 27mm |
螺旋角范围 | ±45° | ±45° |
机构规格 | ||
最小顶心距( 头座外顶心) | 14mm | 80mm |
最大顶心距( 头座外顶心) | 685mm | 750mm |
最大顶心距 ( 头座通孔) | v1200mm | 1200mm |
最大齿面宽 | (B 轴0º 时) 400mm | (B 轴0º 时) 400mm |
最大可移动行程(Z 轴) | (B 轴0º 时) 650mm | (B 轴0º 时) 650mm |
最大可移动行程(Z 轴) | (B 轴45º 时) 210mm | (B 轴45º 时) 235mm |
A 轴通孔可容纳工件最大外径 | 110mm | 110mm |
最大可乘载重量( 工件加治具) | 80kg | 80kg |
砂轮规格 | ||
最小砂轮根径/ 最大砂轮外径 | 50mm / 230mm | 210mm / 320mm |
最大砂轮厚度 | 30mm | 40mm |
最大砂轮主轴转速 | 10000 rpm | 4000 rpm |
砂轮主轴马力 | 20 kW | 17kW |
