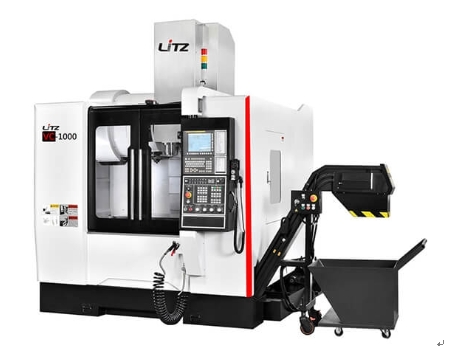

台湾丽驰立式综合加工中心机VC系列之VC-600-800-1000-1200
一、台湾丽驰立式综合加工中心机VC系列之VC-600-800-1000-1200产品特色
1、专为提高生产力而设计
①主结构铸件采用高品质的米汉纳铸铁，组织稳定，确保品质。
②铸件经由有限元素分析法电脑计算分析，合理的结构强度及加强肋的搭配提供机械之高刚性。
③三轴采用线轨支撑，可支撑重负荷快速移动，确保定位精准。
2、高刚性、高精度的结构设计
①底座宽实，立柱为箱形结构体，鞍座宽加长，重荷全支撑设计，结构坚实，可确保加工时之重负荷能力。
②主轴头内以肋骨强化结构，主轴头与立柱接触长度比率适当，提供主轴之稳固支撑。
3、高速高精度的线性滑轨
①线性导轨零间隙，圆弧切削、斜面切削，表面纹路较均匀。
②适用高速运转，且大幅降低机台所需驱动马力。
③线性导轨，以滚动代替滑动，摩擦损失小，反应灵敏，定位精度高。
④可同时承受上下左右方向的负荷，且在负荷下，轨道接触面仍以多点接触，切削刚性不会降低。
⑤组装容易具互换性，且润滑构造简单。
⑥线性导轨的磨耗量非常微小，使用的寿命长。
4、机台油水分离设计
本机采用油水分离设计，可有效使润滑油与切削液分离，防止切削液因混合而劣化，影响加工品质。
咨询电话：159 1097 4236
5、三轴导杆中空冷却系统
三轴传动导杆采中空冷却设计，经由内部自动冷却循环油以降低滚珠螺杆在高速运转时之热源产生与热膨胀现象，以达到高速化与高精度的目的。
二、台湾丽驰立式综合加工中心机VC系列之VC-600-800-1000-1200产品规格
机型 | VC-600 | VC-800A | VC-1000A | VC-1200A(B) | |
三轴行程 | |||||
X轴行程 | mm | 610 | 800 | 1020 | 1200 |
Y轴行程 | mm | 410 | 500 | 560 | 600 |
Z轴行程 | mm | 540 | 540 | 600 | 675 |
主轴鼻端至工作台面 | mm | 100~640 | 150~690 | 120~720 | 100~775 |
主轴 | |||||
主轴转速 | rpm | 10000 | 10000 | 10000 | 10000 (6000) |
自动刀具交换系统 | |||||
刀具数量 | 只 | 24 | 24 | 24 | 24 |
最大刀具直径(有临刀/无临刀) | mm | 80/125 | 80/125 | 80/125 | 80/125 |
最大刀具长度 | mm | 200 | 300 | 300 | 300 |
最大刀具重量 | kg | 7 | 7 | 7 | 7 (15) |
刀具交换方式 | 刀臂式 | 刀臂式 | 刀臂式 | 刀臂式 | |
刀具规格 | BT-40 | BT-40 | BT-40 | BT-40 (BT-50) | |
马达 | |||||
主轴马达 | kw | 5.5/7.5 | 11/15 | 11/15 | 11/15 (15/18.5) |
X/Y/Z轴马达 | kw | 1.6/1.6/3.0 | 3/3/4 | 3/3/4 | 3/3/4 (4/4/4) |
工作台 | |||||
工作面积 | mm | 700x400 | 910x500 | 1000x560 | 1220x620 |
工作台最大荷重 | kg | 350 | 500 | 750 | 1000 |
T型槽(槽x宽x中心距) | mm | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100 |
快速位移 | |||||
X轴快速位移 | M/min | 36 | 36 | 36 | 24 |
Y轴快速位移 | M/min | 36 | 36 | 36 | 24 |
Z轴快速位移 | M/min | 24 | 24 | 24 | 20 (18) |
切削进给速度 | mm/min | 1-20000 | 1-20000 | 1-20000 | 1-20000 |
控制器 | |||||
FANUC | OIMF PLUS | OIMF PLUS | OIMF PLUS | OIMF PLUS | |
其他项目 | |||||
机器重量 | kg | 4200 | 5300 | 7500 | 8500 (9000) |
电源需求量 | KVA | 15 | 25 | 25 | 35 |
水箱容量 | L | 200 | 250 | 290 | 360 |
空压源 | kg/cm² | 6 | 6 | 6 | 6 |
三、台湾丽驰立式综合加工中心机VC系列之VC-600-800-1000-1200产品附件
●标准附件 ○选配附件
VC-600A | VC-800A | VC-1000A | VC-1200A | VC-1200B | |
主轴 | |||||
主轴转速6000RPM(皮带式) | — | — | — | — | ● |
主轴转速8000RPM(皮带式) | — | — | — | — | ○ |
主轴转速10000RPM(皮带式) | ● | ● | ● | ● | — |
主轴转速12000RPM(皮带式) | ○ | ○ | ○ | ○ | — |
主轴转速8000RPM(直结式) | — | — | — | — | ○ |
主轴转速10000RPM(直结式) | — | — | — | — | ○ |
主轴转速12000RPM(直结式) | ○ | ○ | ○ | ○ | — |
主轴转速15000RPM(直结式) | ○ | ○ | ○ | ○ | — |
主轴转速15000RPM(内藏式) | — | ○ | ○ | ○ | — |
主轴转速20000RPM(内藏式) | — | ○ | ○ | ○ | — |
主轴气幕防尘系统 | ● | ● | ● | ● | ● |
冷却系统 | |||||
主轴外可程序吹气系统 | ● | ● | ● | ● | ● |
油路刀把用止动块 | ○ | ○ | ○ | ○ | ○ |
环状喷水 | ○ | ○ | ○ | ○ | ○ |
切削液冷却系统 | ○ | ○ | ○ | ○ | ○ |
排屑系统 | |||||
机内螺旋排屑器 | ● | ● | ● | ● | ● |
水屑同向 | ○ | ○ | ○ | — | — |
履带式排屑机 | ○ | ○ | ○ | ○ | ○ |
蓄屑车 | ○ | ○ | ○ | ○ | ○ |
机台清洗水枪 | ● | ● | ● | ● | ● |
机台清理风枪 | ● | ● | ● | ● | ● |
冲屑装置 | ○ | ○ | ○ | ○ | ○ |
全罩板金 | ● | ● | ● | ● | ● |
量测系统 | |||||
刀具量测系统 | ○ | ○ | ○ | ○ | ○ |
工件量测系统 | ○ | ○ | ○ | ○ | ○ |
油水分离机 | |||||
圆盘式油水分离机 | ○ | ○ | ○ | ○ | ○ |
机台油水分离系统 | ● | ● | ● | ● | ● |
ATC系统 | |||||
自动刀具交换机构(ATC) | ● | ● | ● | ● | ● |
刀具规格BT-40 | ● | ● | ● | ● | — |
刀具规格BT-50 | — | — | — | — | ● |
刀臂式刀库24T | ● | ● | ● | ● | ● |
刀臂式刀库32T | — | ○ | ○ | ○ | ○ |
三轴传动系统 | |||||
三轴中空冷却系统(CTB) | ○ | ○ | ○ | ○ | ○ |
三轴滚柱线轨 | ○ | ○ | ○ | ○ | ○ |
三轴光学尺 | ○ | ○ | ○ | ○ | ○ |
Z轴剎车马达系统 | ● | ● | ● | ● | ● |
控制器 | |||||
FANUC 0iMF-Plus | ● | ● | ● | ● | ● |
三菱M80 | ○ | ○ | ○ | ○ | ○ |
西门子828D | ○ | ○ | ○ | ○ | ○ |
电器部分 | |||||
工作灯 | ● | ● | ● | ● | ● |
警示灯 | ● | ● | ● | ● | ● |
M30自动断电系统 | ● | ● | ● | ● | ● |
电气箱热交换系统 | ● | ● | ● | ● | ● |
电气箱空调系统 | ○ | ○ | ○ | ○ | ○ |
其他 | |||||
第四轴(旋转轴) | ○ | ○ | ○ | ○ | ○ |
油雾收集器 | ○ | ○ | ○ | ○ | ○ |
