（一）产品特性
1、主轴搭配筒夹型夹头
2、刀具种类丰富
5支外径刀具(42型配6支外径刀)
6支侧钻铣刀具
4支固定式内径刀
4支正面钻铣刀具
3、工件收集器搭配成品输送带
联系电话：+886-37-981220
联系电话：159 1097 4236
（二）产品规格
项目 | PLG-42Y |
最大加工外径 | 42 mm |
最大加工长度 | Bar diameter x 3 |
滑座上旋径 | 200 mm |
X 轴行程 | 190 mm |
Z 轴行程 | 300 mm |
Y 轴行程 | 300 mm |
主轴贯穿孔径 | 55 mm |
棒材容纳直径 | 42 mm |
主轴鼻端 | A2-5 |
筒夹型式 | 173 E/ 42 mm |
主轴马达 | 11 kw / 15 H.P. |
Z,Y 轴马达 | 1 kw |
X 轴马达 | 1.5 kw |
侧面钻铣轴马达 | 2.2 kw |
正面钻铣轴马达 | 2.2 kw |
主轴转速 | 100-5500 r.p.m. |
侧面钻铣轴转速 | 200-5000 r.p.m. |
正面钻铣轴转速 | 200-5000 r.p.m. |
X, Y, Z 轴快速移位 | 12 m/min |
最小输入单位 | 0.001 mm |
外径刀具数 | 6 |
外径刀具尺寸 | □20 x 20 x 110 |
内径刀具数 | 6 |
内径刀具尺寸 | Ø25 mm |
内径刀最大钻孔直径 | Ø25 mm |
内径刀最大攻牙尺寸 | M16 |
侧铣刀具数 | 4 |
侧铣刀具尺寸 | 16 mm (ER25) |
侧铣刀具最大缵孔直径 | Ø16 mm |
侧铣刀具最大攻牙尺寸 | M10 |
正面偏心钻铣刀具数 | 4 |
正面偏心钻铣刀具尺寸 | 16 mm (ER25) |
正面偏心钻铣刀具最大钻孔直径 | Ø16 mm |
正面偏心钻铣刀具最大攻牙尺寸 | M10 |
高压冷却帮浦马达 | 1 H.P. |
油压箱马达 | 1 H.P. |
机械尺寸 | 2490 x 1690 x 1955 mm |
机械净重 | 3000 kgs |
联系电话：+886-37-981220
联系电话：159 1097 4236

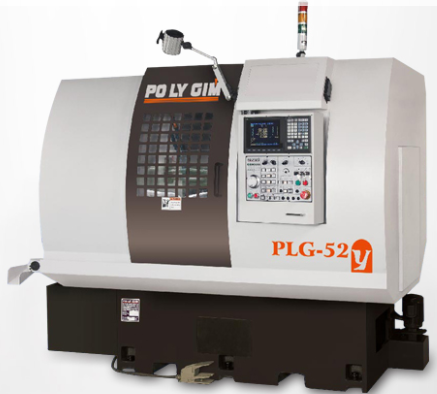

项目 | PLG-52Y |
最大加工外径 | 52 mm |
最大加工长度 | Bar diameter x 3 |
滑座上旋径 | 200 mm |
X 轴行程 | 190 mm |
Z 轴行程 | 300 mm |
Y 轴行程 | 300 mm |
主轴贯穿孔径 | 60 mm |
棒材容纳直径 | 52 mm |
主轴鼻端 | A2-6 |
筒夹型式 | 177 E or 185 E / 52 mm |
主轴马达 | 11 kw / 15 H.P. |
Z,Y 轴马达 | 1 kw |
X 轴马达 | 1.5 kw |
侧面钻铣轴马达 | 2.2 kw |
正面钻铣轴马达 | 2.2 kw |
主轴转速 | 100-4000 r.p.m. |
侧面钻铣轴转速 | 200-5000 r.p.m. |
正面钻铣轴转速 | 200-5000 r.p.m. |
X, Y, Z 轴快速移位 | 12 m/min |
最小输入单位 | 0.001 mm |
外径刀具数 | 5 |
外径刀具尺寸 | □20 x 20 x 110 |
内径刀具数 | 6 |
内径刀具尺寸 | Ø25 mm |
内径刀最大钻孔直径 | Ø25 mm |
内径刀最大攻牙尺寸 | M16 |
侧铣刀具数 | 4 |
侧铣刀具尺寸 | 16 mm (ER25) |
侧铣刀具最大缵孔直径 | Ø16 mm |
侧铣刀具最大攻牙尺寸 | M10 |
正面偏心钻铣刀具数 | 4 |
正面偏心钻铣刀具尺寸 | 16 mm (ER25) |
正面偏心钻铣刀具最大钻孔直径 | Ø16 mm |
正面偏心钻铣刀具最大攻牙尺寸 | M10 |
高压冷却帮浦马达 | 1 H.P. |
油压箱马达 | 1 H.P. |
机械尺寸 | 2490 x 1690 x 1955 mm |
机械净重 | 3000 kgs |
联系电话：+886-37-981220
联系电话：159 1097 4236
项目 | PLG-52Y |
最大加工外径 | 52 mm |
最大加工长度 | Bar diameter x 3 |
滑座上旋径 | 200 mm |
X 轴行程 | 190 mm |
Z 轴行程 | 300 mm |
Y 轴行程 | 300 mm |
主轴贯穿孔径 | 60 mm |
棒材容纳直径 | 52 mm |
主轴鼻端 | A2-6 |
筒夹型式 | 177 E or 185 E / 52 mm |
主轴马达 | 11 kw / 15 H.P. |
Z,Y 轴马达 | 1 kw |
X 轴马达 | 1.5 kw |
侧面钻铣轴马达 | 2.2 kw |
正面钻铣轴马达 | 2.2 kw |
主轴转速 | 100-4000 r.p.m. |
侧面钻铣轴转速 | 200-5000 r.p.m. |
正面钻铣轴转速 | 200-5000 r.p.m. |
X, Y, Z 轴快速移位 | 12 m/min |
最小输入单位 | 0.001 mm |
外径刀具数 | 5 |
外径刀具尺寸 | □20 x 20 x 110 |
内径刀具数 | 6 |
内径刀具尺寸 | Ø25 mm |
内径刀最大钻孔直径 | Ø25 mm |
内径刀最大攻牙尺寸 | M16 |
侧铣刀具数 | 4 |
侧铣刀具尺寸 | 16 mm (ER25) |
侧铣刀具最大缵孔直径 | Ø16 mm |
侧铣刀具最大攻牙尺寸 | M10 |
正面偏心钻铣刀具数 | 4 |
正面偏心钻铣刀具尺寸 | 16 mm (ER25) |
正面偏心钻铣刀具最大钻孔直径 | Ø16 mm |
正面偏心钻铣刀具最大攻牙尺寸 | M10 |
高压冷却帮浦马达 | 1 H.P. |
油压箱马达 | 1 H.P. |
机械尺寸 | 2490 x 1690 x 1955 mm |
机械净重 | 3000 kgs |
联系电话：+886-37-981220
联系电话：159 1097 4236
（三）产品附件
标准配件:
筒夹型夹头 (1 个)
夹头脚踏开关 (1 个)
工作灯 (1 个)
冷却系统 (1 套)
机械垫块 (4 个)
工具及工座箱 (1 套)
外径刀具数 (5 个)(42型配6支外径刀)
内径刀具数 (6 个)
侧面钻铣刀具数 (4 个)
正面偏心钻铣刀具数 (4 个)
特别配件:
铁屑输送机 (1 个)
铁屑桶 (1 个)
成品收集器 (1 个)
