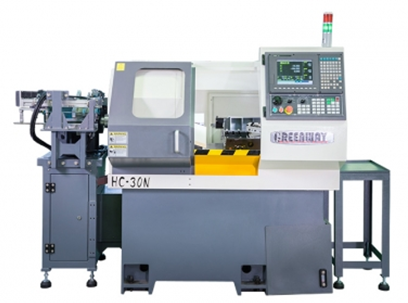

一、台湾昌勇专用机(F型)HC-30N-F
（一）产品特性
1、内置式自动上/下料专用机
2、送料范围：外径φ50mm、长度35mm以内
3、可搭配直接式或辅助式气缸送料机构
3、选用震动送料桶，自动送料稳定效率高。
（二）产品规格
型号 | HC-30NF |
床面上旋径(mm) | 250 |
最大加工外径(mm) | 110 |
最大加工长度(mm) | 200 |
主轴马达(KW) | 3.75 (5.5 opt) |
主轴回转速(rpm) | 3200 |
X/Z轴移动量(mm) | 300 |
X/Z轴快速移动(m/min) | 20 |
X/Z轴马达(KW) | 1 |
X轴螺杆外径及导程(mm) | Ø25 pitch10 |
Z轴螺杆外径及导程(mm) | Ø28 pitch8 |
主轴贯穿孔径(mm) | 33Ø |
筒夹套 | C32 |
棒材容纳直径(mm) | 30Ø |
外径刀具尺寸 | 20口 |
内径刀具尺寸 | 20Ø |
机器重量(Kgs) | 1750(Kgs) |
机械尺寸 L×W×H(mm) | 1570 x 1390 x 1600 |
强力冷却帮浦(HP) | 1 |
（三）产品配件
产品型号 | HC-30NF |
主轴 A2-4 | ● |
筒夹 C32 | ● |
工作灯 | ● |
工具及工具箱 | ● |
机械垫块 | ● |
自动润滑系统 | ● |
栉式刀具板 | ● |
内孔刀架 (IDØ20) 3个 | ● |
内孔套筒IDØ6,8,10,12,16 /ODØ20 各一个 | ● |
上/下刀架20□ | ● |
无料异警警示灯 | ● |
集屑箱 | ● |
新代EZ-11TA控制器 | ● |
工件成品取料装置 | ○ |
主轴皮带侦测装置 | ○ |
电动链板式铁屑排出机 | ○ |
强力冷却帮浦 1HP | ● |
CE规格 | ○ |
变压器 | ○ |
8位伺服刀塔 | ○ |
油压缸检知含集水槽 | ○ |
● 标准配件 ○ 选择性配件 － 无此配件
二、台湾昌勇专用机(J型)HC-30N-J
（一）产品特性
1、圆棒式自动上/下料专用机
2、适合长轴型工件
3、送料范围：外径φ20mm、长度300mm以内
4、置料槽可放置约φ10 x 300支材料
5、油压式往复补料，伺服式进料，稳定平顺。
6、材料的大小/长度，皆可简易调整。
7、更换工件只需更换料管与夹头(或筒夹)，即可。
联系电话：+886-4-2615-2157
联系电话：159 1097 4236
（二）产品规格
型号 | HC-30N-J |
床面上旋径(mm) | 250 |
最大加工外径(mm) | 110 |
最大加工长度(mm) | 200 |
主轴马达(KW) | 3.75 (5.5 opt) |
主轴回转速(rpm) | 3200 |
X/Z轴移动量(mm) | 300 |
X/Z轴快速移动(m/min) | 20 |
X/Z轴马达(KW) | 1 |
X轴螺杆外径及导程(mm) | Ø25 pitch10 |
Z轴螺杆外径及导程(mm) | Ø28 pitch8 |
主轴贯穿孔径(mm) | 33Ø |
筒夹套 | C32 |
棒材容纳直径(mm) | 30Ø |
外径刀具尺寸 | 20口 |
内径刀具尺寸 | 20Ø |
机器重量(Kgs) | 1750(Kgs) |
机械尺寸 L×W×H(mm) | 1570 x 1390 x 1600 |
强力冷却帮浦(HP) | 1 |
（三）产品配件
产品型号 | HC-30N-J |
主轴 A2-4 | ● |
筒夹 C32 | ● |
工作灯 | ● |
工具及工具箱 | ● |
机械垫块 | ● |
自动润滑系统 | ● |
栉式刀具板 | ● |
内孔刀架 (IDØ20) 3个 | ● |
内孔套筒IDØ6,8,10,12,16 /ODØ20 各一个 | ● |
上/下刀架20□ | ● |
无料异警警示灯 | ● |
集屑箱 | ● |
新代EZ-11TA控制器 | ● |
工件成品取料装置 | ○ |
主轴皮带侦测装置 | ○ |
电动链板式铁屑排出机 | ○ |
强力冷却帮浦 1HP | ● |
CE规格 | ○ |
变压器 | ○ |
8位伺服刀塔 | ○ |
油压缸检知含集水槽 | ○ |
● 标准配件 ○ 选择性配件 － 无此配件
三、台湾昌勇专用机(U型)HC-30N-U
（一）产品特性
1、外置式自动上/下料专用机
2、送料范围：外径φ6~φ35mm、长度40mm以内
3、送料机构安装于机台外，可避免油渍或铁屑，影响机构。
4、调整式轨道适用圆形/六角形工件，配合旋转气缸与夹具，可作六角形快速定位。
联系电话：+886-4-2615-2157
联系电话：159 1097 4236
（二）产品规格
型号 | HC-30N-U |
床面上旋径(mm) | 250 |
最大加工外径(mm) | Ø110 |
最大加工长度(mm) | 200 |
主轴马达(KW) | 3.75 (5.5 opt) |
主轴回转速(rpm) | 3200 |
X轴移动量(mm) | 300 |
Z轴移动量(mm) | 200 |
X/Z轴快速移动(m/min) | 20 |
X/Z轴伺服马达(KW) | 1 |
X轴螺杆外径及导程(mm) | Ø25 pitch10 |
Z轴螺杆外径及导程(mm) | Ø28 pitch8 |
主轴贯穿孔径(mm) | Ø33 |
筒夹规格 | C32 |
棒材容纳直径(mm) | Ø30 |
外径刀尺寸(mm) | 口20 |
内径刀尺寸(mm) | Ø20 |
切削液帮浦(HP) | 1 |
机器净量(大约值)(KGS) | 1750 |
机械尺寸(大约值)(L×W×H)(mm) | 1500x1550x1600 |
（三）产品配件
产品型号 | HC-30N-U |
主轴 A2-4 | ● |
筒夹 C32 | ● |
工作灯 | ● |
工具及工具箱 | ● |
机械垫块 | ● |
自动润滑系统 | ● |
栉式刀具板 | ● |
内孔刀架 (IDØ20) 3个 | ● |
内孔套筒IDØ6,8,10,12,16 /ODØ20 各一个 | ● |
上/下刀架20□ | ● |
无料异警警示灯 | ● |
集屑箱 | ● |
新代EZ-11TA控制器 | ● |
工件成品取料装置 | ○ |
主轴皮带侦测装置 | ○ |
电动链板式铁屑排出机 | ○ |
强力冷却帮浦 1HP | ● |
CE规格 | ○ |
变压器 | ○ |
8位伺服刀塔 | ○ |
油压缸检知含集水槽 | ○ |
● 标准配件 ○ 选择性配件 － 无此配件
