一、台湾昌勇经济型数控车床HC-20N
（一）产品特性
1、主打加工效率高的经济机型，价格比走心机型更加实惠，数控车床首选入门款。
2、线轨配置，适合轻切削且加工速度快，能大幅提升客户的生产效率。
3、机台体积小，可节省厂房空间。
4、选配：跟刀架含固定式导套与长工件取料装置，增加扶料功能，即可加工长工件。
5、棒材容纳直径：Ø20 mm
6、主轴最高转速：6,000 rpm
（二）产品规格
型号 | HC-20N |
最大加工外径(mm) | Ø20 |
最大加工长度(mm) | 无跟刀架：60 有跟刀架：160 |
主轴马达(HP) | 3 |
主轴回转速(rpm) | 6,000 |
X/Z轴移动量(mm) | 220 / 185 |
X/Z轴快速移动(m/min) | 30 |
X/Z轴伺服马达(KW) | 1 |
X轴螺杆外径及导程(mm) | Ø28 pitch10 |
Z轴螺杆外径及导程(mm) | Ø28 pitch10 |
主轴贯穿孔径(mm) | Ø22 |
筒夹规格 | YB20 |
棒材容纳直径(mm) | Ø20 |
外径刀具尺寸(mm) | 口20 |
内径刀具尺寸(mm) | Ø20 |
切削液容量(L) | 90 |
切削液帮浦(HP) | 1 |
机器净重(大约值)(KGS) | 1050 |
机械尺寸(大约值)(L×W×H)(mm) | 1450x1250x1650 |
联系电话：15910974236
（三）产品配件
型号 | HC-20N |
YB20筒夹 | ● |
栉式刀具板 | ● |
内孔刀架(I.D.Ø20) | ● |
内孔套筒(I.D.Ø6,8,10,12,16 / O.D.Ø20) | ● |
下刀架☐20 | ● |
双刀架☐20 | ● |
8位伺服刀塔 | ○ |
LED工作灯 | ● |
工具及工具箱 | ● |
机械垫块 | ● |
自动润滑系统 | ● |
无料异警警示灯 | ● |
切削水设备含集屑箱 | ● |
主轴皮带侦测装置 | ● |
强力冷却帮浦1HP | ○ |
稳压器 | ○ |
变压器 | ○ |
电动炼板式排屑机 | ○ |
CE规格 | ○ |
成品取料装置 | ● |
自动棒材送料机 | ○ |
油压缸检知含集水槽 | － |
新代6TA控制器 | ● |
跟刀架 | ○ |
长工件取料装置 | ○ |
● 标准配件 ○ 选择性配件 － 无此配件
二、台湾昌勇经济型数控车床HC-30N
（一）产品特性
1、主打加工效率高的经济机型，数控车床首选入门款。
2、采用硬轨配置，适合中/重切削，机身底座为铸造一体成型，较为稳固强壮。
3、拥有X/Z轴超大行程设计，跨距宽，加工起来更加强健稳固，易于刀具排列。
4、能搭配送料机进行无间断自动加工，亦能客制化设计为单件自动送料。
（二）产品规格
型号 | HC-30N |
床面上旋径(mm) | 250 |
最大加工外径(mm) | Ø110 |
最大加工长度(mm) | 100 |
主轴马达(KW) | 3.75 (5.5 opt) |
主轴回转速(rpm) | 6,000 |
X轴移动量(mm) | 300 |
Z轴移动量(mm) | 200 |
X/Z轴快速移动(m/min) | 20 |
X/Z轴伺服马达(KW) | 1 |
X轴螺杆外径及导程(mm) | Ø25 pitch10 |
Z轴螺杆外径及导程(mm) | Ø28 pitch8 |
主轴贯穿孔径(mm) | Ø33 |
筒夹规格 | C32 |
棒材容纳直径(mm) | Ø30 |
外径刀具尺寸(mm) | 口20 |
内径刀具尺寸(mm) | Ø20 |
切削液帮浦(HP) | 1 |
机器净重(大约值)(KGS) | 1750 |
机械尺寸(大约值)(L×W×H)(mm) | 1500 x 1550 x 1600 |
（三）产品配件
产品型号 | HC-30N |
A2-4主轴 | ● |
C32筒夹 | ● |
LED工作灯 | ● |
工具及工具箱 | ● |
机械垫块 | ● |
自动润滑系统 | ● |
栉式刀具板 | ● |
内孔刀架 (I.D.Ø20) | ● |
内孔套筒 (I.D.Ø6,8,10,12,16 / O.D.Ø20) | ● |
上/下刀架□20 | ● |
无料异警警示灯 | ● |
集屑箱 | ● |
新代11TA控制器 | ● |
切削液设备(含85L切削液油箱与1HP强力冷却帮浦) | ● |
工件成品取料装置 | ○ |
主轴皮带侦测装置 | ● |
电动链板式铁屑排出机 | ○ |
CE规格 | ○ |
变压器 | ○ |
8位伺服刀塔 | ○ |
油压缸检知含集水槽 | ○ |
● 标准配件 ○ 选择性配件 － 无此配件

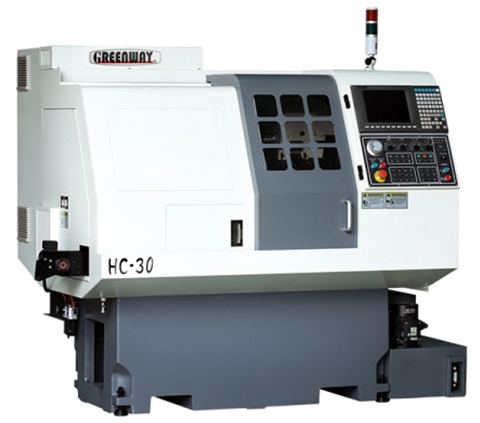

三、台湾昌勇车铣复合数控车床HC-30
（一）产品特性
1、棒材容纳直径：Ø30mm。
2、A2-5主轴可搭配6”三爪夹头。
3、可选配C轴做任意角度主轴定位及轮廓控制。
4、可选配Y轴动力刀具装置、端面动力刀具装置。
（二）产品规格
型号 | HC-30 |
床面旋径(mm) | 300 |
标准加工外径(mm) | 140 |
最大加工长度(mm) | 150 |
最大加工外径(mm) | 250 |
X轴移动量(mm) | 350 |
Z轴移动量(mm) | 250 |
X轴快速移动(m/min) | 20 |
Z轴快速移动(m/min) | 16 |
主轴转速(rpm) | 50-6000 |
主轴贯穿孔径(mm) | 33Ø |
棒材容纳直径(mm) | 30Ø |
外径刀具尺寸 | 口20 |
内径刀具尺寸 | 20Ø |
切削液容量(L) | 120 |
强力冷却帮浦(HP) | 1 |
筒夹套 | 163E |
主轴马达(KW) | 3.75 (5.5 opt) |
X.Z轴伺服马达(KW) | 1 |
油压刀塔(POS.) | 8 |
机器重量(Kgs) | 2100 |
机械尺寸 L×W×H | 2450×1550×1950 |
（三）产品配件
型号 | HC-30 |
一体式主轴与直结式筒夹套 | ● |
主轴 A2-4 | ○ |
筒夹 161E | － |
筒夹 163E | ● |
石英工作灯24V/50W | ● |
工具及工具箱 | ● |
切削水设备含集屑箱 | ● |
强力冷却帮浦1HP | ● |
机械垫块 | ● |
内孔刀架 (IDØ20) | ● |
刀塔内孔刀座 (IDØ20) | ○ |
无料异警警示灯 | ● |
内孔套筒IDØ6,8,10,12,16 /ODØ20 | ● |
栉式刀具板 | ● |
自动润滑系统 | ● |
上/下刀架20口，双刀架20口 | ● |
稳压器 | ○ |
变压器 | ○ |
稳变压器(稳压+变压) | ○ |
滑道式取料装置 | ○ |
电动链板式排屑机 | ○ |
油雾回收器 | ○ |
密闭式空调冷却机 | ○ |
八位置油压刀塔 | ○ |
拉料器 | ○ |
CE规格 | ○ |
工件成品取料装置 | ○ |
工件成品输送带 | ○ |
Y轴侧铣装置(4轴)ER-16 | ○ |
端面三轴钻孔/攻牙装置 | ○ |
C轴功能+碟剎装置 | ○ |
单轴侧铣ER-25 | ○ |
单轴立式铣刀ER-20 | ○ |
单轴下方侧铣ER-20 | ○ |
Syntec 11TA控制器 | ● |
● 标准配件 ○ 选择性配件 － 无此配件
