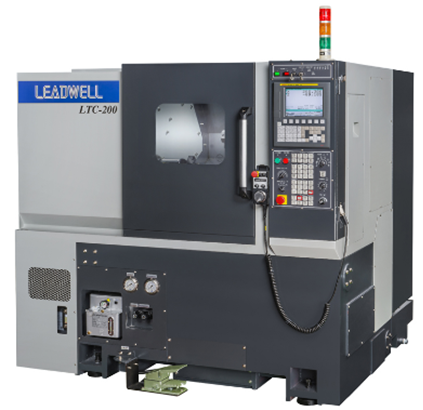

一、台湾丽伟卧式车床LTC系列之LTC-200系列
（一）产品特点
主轴高精度、高刚性，主轴马达动力14.7HP
机体主架构采30度全斜背式设计
精密套管式主轴
8吋标准夹头
ϕ52mm标准棒材孔径
快速位移 20m/min
主轴转速4500转
人性化操作接口
高排屑效率
（二）产品规格
项目 | LTC-200 | LTC-200L | |
最大旋径 | mm (in) | 500(19.6) | 500(19.6) |
最大加工直径 | mm (in) | 300(11.8) | 300(11.8) |
最大加工长度 | mm (in) | 330(12.9) | 530(20.9) |
棒材最大径 | mm (in) | 52(2) | 52(2) |
X 轴行程 | mm (in) | 150+15(6+0.6) | 150+15(6+0.6) |
Z 轴行程 | mm (in) | 330(12.9) | 530(20.9) |
主轴转速 | rpm | 4500 | 4500 |
夹头尺寸 | mm (in) | 8 | 8 |
项目 | LTC-200M | LTC-200LM | |
最大旋径 | mm (in) | 500(19.6) | 500(19.6) |
最大加工直径 | mm (in) | 300(11.8) | 300(11.8) |
最大加工长度 | mm (in) | 300(11.8) | 500(19.7) |
棒材最大径 | mm (in) | 52(2) | 52(2) |
X 轴行程 | mm (in) | 150+15(6+0.6) | 150+15(6+0.6) |
Z 轴行程 | mm (in) | 300(11.8) | 500(19.7) |
主轴转速 | rpm | 4500 | 4500 |
夹头尺寸 | mm (in) | 8 | 8 |
项目 | LTC-200MY | LTC-200LMY | |
最大旋径 | mm (in) | 500(19.6) | 500(19.6) |
最大加工直径 | mm (in) | 300(11.8) | 300(11.8) |
最大加工长度 | mm (in) | 300(11.8) | 500(19.7) |
棒材最大径 | mm (in) | 52(2) | 52(2) |
X 轴行程 | mm (in) | 170+20(6.7+0.8) 搪孔刀 150+40(6+1.6) 外径刀 | 170+20(6.7+0.8) 搪孔刀 150+40(6+1.6) 外径刀 |
Z 轴行程 | mm (in) | 330(12.9) | 530(20.9) |
Y 轴行程 | mm (in) | ±50(1.96) | ±50(1.96) |
主轴转速 | rpm | 4500 | 4500 |
夹头尺寸 | mm (in) | 8 | 8 |
联系电话：886-4-25589008
联系电话：159 1097 4236
二、台湾丽伟卧式车床LTC系列之LTC-20D系列
（一）产品特点
主轴高精度、高刚性，主轴马达动力20HP
机体主架构采30度全斜背式设计
精密套管式主轴
8吋标准夹头
ϕ65mm标准棒材孔径
快速位移 20~30m/min
主轴转速4000转
人性化操作接口
高排屑效率
（二）产品规格
项目 | LTC-20D | LTC-20DM | LTC-20DMY | |
最大旋径 | mm (in) | 500(19.7) | 540(21.2) | 570(22.4) |
最大加工直径 | mm (in) | 380(15) | 320(12.6) | 320(12.6) |
最大加工长度 | mm (in) | 500(19.7) | 430(16.9) | 458(18) |
棒材最大径 | mm (in) | 65(2.6) | 65(2.6) | 65(2.6) |
X 轴行程 | mm (in) | 190+20(7.5+0.8) | 160+20(6.3+0.8) | 160+35(6.2+1.37) |
Z 轴行程 | mm (in) | 540(21.3) | 540(21.3) | 510(20) |
Y 轴行程 | mm (in) | --- | --- | ±50(±1.96) |
主轴转速 | rpm | 4000 | 4000 | 4000 |
夹头尺寸 | mm (in) | 8 | 8 | 8 |
项目 | LTC-20DSMY | |
最大旋径 | mm (in) | 570(22.4) |
最大加工直径 | mm (in) | 320(12.5) |
最大加工长度 | mm (in) | 487(19.1) |
棒材最大径 | mm (in) | 65(2.6) |
X 轴行程 | mm (in) | 160+5(6.2+0.2) |
Z 轴行程 | mm (in) | 580(21.3) |
Y 轴行程 | mm (in) | ±50(±1.96) |
主轴转速 | rpm | 4000 |
夹头尺寸 | mm (in) | 8 |
三、台湾丽伟卧式车床LTC系列之LTC-20i系列
（一）产品特点
主轴高精度、高刚性，主轴马达动力24.8HP
机体主架构采45度全斜背式设计
精密套管式主轴
10吋标准夹头
ϕ77mm标准棒材孔径
快速位移 20m/min
主轴转速3500转
动力刀塔VDI30 & VDI 55
人性化操作接口
高排屑效率
（二）产品规格
项目 | LTC-20i | LTC-20iM | LTC-20iM | |
STD | VDI30 | BMT55 | ||
最大旋径 | mm (in) | 570(22.4) | 565(22.2) | 565(22.2) |
最大加工直径 | mm (in) | 400(15.7) | 370(14.6) | 390(15.4) |
最大加工长度 | mm (in) | 600(23.6) | 550(21.6) | 510(20) |
棒材最大径 | mm (in) | 77(3) | 77(3) | 77(3) |
X 轴行程 | mm (in) | 200+5 (7.87+0.2) | 185+8 (7.3+0.3) | 212+8 (8.34+0.31) |
Z 轴行程 | mm (in) | 600(23.6) | 560(22) | 560(22) |
主轴转速 | rpm | 3500 | 3500 | 3500 |
夹头尺寸 | in | 10 | 10 | 10 |
动力刀座转速 | rpm | --- | 4000 | 5000 |
四、台湾丽伟卧式车床LTC系列之LTC-25i系列
（一）产品特点
主轴高精度、高刚性，主轴马达动力24.8HP
机体主架构采45度全斜背式设计
精密套管式主轴
10吋标准夹头
ϕ77mm标准棒材孔径
快速位移 15~20m/min
主轴转速3500转
动力刀塔VDI40 & VDI 65
人性化操作接口
高排屑效率
联系电话：886-4-25589008
联系电话：159 1097 4236
（二）产品规格
项目 | LTC-25i/iL/iXXL/iLV | |
最大旋径 | mm (in) | 670(26.3) |
最大加工直径 | mm (in) | 450(17.7) |
最大加工长度 | mm (in) | 760/1020/1520/2020(29.9/40.1/59.8/79.5) |
棒材最大径 | mm (in) | 77(3) |
X 轴行程 | mm (in) | 225+25(8.8+1) |
Z 轴行程 | mm (in) | 790/1050/1550/2050(31.1/41.3/61/80.7) |
主轴转速 | rpm | 3500 |
夹头尺寸 | in | 10 |
项目 | LTC-25iM/iLM/iXXLM/iLVM | |
最大旋径 | mm (in) | 637(25) |
最大加工直径 | mm (in) | 285(11.2) VDI40 , 430(16.9) BMT65 |
最大加工长度 | mm (in) | 745/1005/1520/2020(29.3/39.5/59.8/79.5) |
棒材最大径 | mm (in) | 77(3) |
X 轴行程 | mm (in) | 225+15(8.8+0.5) VDI40 215+15(8.4+0.5) BMT65 |
Z 轴行程 | mm (in) | 790(31.1)/1050(41.3)/ |
主轴转速 | rpm | 3500 |
夹头尺寸 | in | 10 |
