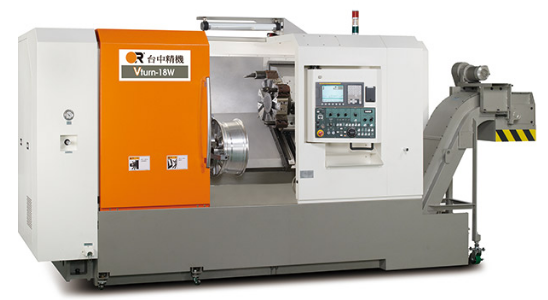

一、台湾台中精机铝轮圈专用机Vturn-18W/22W
（一）产品特性
Vcenter-18W/22W型斜背卧式车床是台中精机针对铝轮圈加工制作的专用机型，轮圈加工范围涵盖目前常用的铝轮圈尺寸，最大可使用至18/22吋。
Vcenter-18W/22W标配机内四组螺旋排屑系统，在X、Y轴向护罩山型设计与Z轴一片式护罩设计下，辅以护罩冲屑系统，有效减少切屑的残留，减少切屑聚积在轮圈，防止切屑在加工过程中损伤轮圈表面，进而提升机台护罩与管线寿命，赋予机台更高的可靠度。
1、强力冷却循环。
2、主轴动力加强。
3、特制三爪夹盘。
4、尾座装置移除，降低购机成本。
（二）产品规格
项目/机型 | 单位 | Vturn-18W | Vturn-22W |
床面旋径 | mm | 680 | 790 |
标准切削直径 | mm | 430 | 600 |
最大切削直径 | mm | 530 | 620 |
鞍座旋径 | mm | 520 | 620 |
油压式3爪夹头 |
| OP1 或 OP2 (12"-18") | 15"-20" 或 17"-22" |
横向最大行程 (X轴) | mm | 315 | 350 |
横向最大行程 (Z轴) | mm | 750 | 750 |
快速进给 - X/Z轴 | m/min | 20/20 | 18/20 |
马达功率 - X/Z轴 | kW | 3/4 | 4/4 |
主轴最高转速 | rpm | 2500 | 2000 |
主轴鼻端 |
| A2-8 | A2-8 (A2-11 built-in) |
主轴轴承直径 | mm | 130 | 160 |
主轴锥度 |
| 1/20 | 1/20 |
主轴马达 (连续/30分钟) | kW | 30/37 | 30/37 |
主轴孔径 | mm | 86 | 105 |
通孔直径 | mm | 75 | 91 |
刀座数目 | No. | 10 | 12 |
内径刀尺寸 (最大) | mm | 50 | 50 |
标准外径刀尺寸 | mm | □32 | □32 |
冷却液容量 | liter | 360 | 400 |
整机功率 | kVA | 45 | 47 |
控制器 | Fanuc | 0i-T (8.4") | 0i-T (8.4") |
机械尺寸 | m | 4.73 x 2 x 2.15 | 4.9 x 2.5 x 2.4 |
机械重量 | Kg | 7620 | 7920 |
二、台湾台中精机大型铝合金轮圈专用机Vturn-V22W/V24W
（一）产品特性
1、结构坚实稳定，重切削能力高
2、Fanuc强力主轴马达
3、夹头自动交换系统3爪式铝圈夹头
4、双VDI刀塔(视讯显示接口)
5、容许两件切削工作同时完成，有效节省时间
6、超高切屑清除效率
7、Vturn-V24W 车床
（二）产品规格
项目/机型 | 单位 | Vturn-V22W-T2 | Vturn-V22W (T4) |
X1, X2 轴行程 | mm | 420 | 420 |
Z1, Z2 轴行程 | mm | 430 |
|
X1, X2 轴快速进给 | m/min | 20 | 20 |
Z1, Z2 轴快速进给 | m/min | 20 | 20 |
最大工件旋径 | mm | 750 | 750 |
最大切削直径 | mm | 630 | 630 |
最大加工铝圈规格 | inch | 22.5 x 10.5 | 22.5 x 10.5 |
主轴转速 | rpm | 2500 | 2500 |
主轴鼻端 |
| A2-13 | A2-13 |
主轴马达 | kW | 37/45 | 45/55 |
X1, X2 轴伺服马达 | kW | 4 | 4 |
Z1, Z2 轴伺服马达 | kW | 5 | 5 |
刀塔型式 |
| VDI-40 | VDI-40 |
刀具数量 |
| 6 | 6+6 |
刀塔换刀 | sec. | 1.0 | 1.0 |
机械尺寸 | mm | 2000 x 3791 x 3405 | 3160 x 3670 x 3374 |
冷却水箱 | liter | 540 | 950 |
控制器 | Fanuc | 0i-T (8.4") | 0i-T (8.4") |
整机功率 | kVA | 61 | 74 |
机械重量 | Kg | 7000 | 11000 |
三、台湾台中精机铝轮圈专用机Vcenter-22W
（一）产品特性
1、具有旋转台和钻孔夹具(选配)的立式四轴加工中心机。
2、翻转轮圈大小可达22" x11.5J或24" x10J，用于气嘴孔和胎压检测孔的背面加工。
3、凸轮式换刀机构，可快速更换刀具。
4、四支螺旋排屑器快速的减少切屑积聚。
（二）产品规格
项目/机型 | 单位 | Vcenter-22W |
X轴行程 | mm | 850 |
Y轴行程 | mm | 650 |
Z轴行程 | mm | 610 |
主轴中心到立柱距离 | mm | 735 |
主轴鼻端到工作台距离 | mm | 188~802 |
轮圈范围 (包含后搪孔) | inch | 22" x 11.5J (或 24" x 10J) |
主轴马达功率-连续/30分钟/10分钟 | kW | 11/15/18.5 |
旋转台 (A轴) | deg | 360 (22" x 11.5J) |
主轴转速 | rpm | 8000 |
X/Y/Z轴快速进给速度 | m/min | 48/48/32 |
A轴进给率 | rpm | 11 |
X/Y/Z/A轴伺服马达功率 | kW | 3/3/3/3 |
旋转台分割进给速度 | m/min | 10 |
刀具最大长度 | mm | 350 |
刀具最大重量 | Kg | 7 |
刀具最大直径 (无相邻刀) | mm | 80 (125) |
刀具交换时间 | sec | 2.0 (T-T), 4.3 (C-C) |
拉栓角度 | deg | 15 (JIS 40P) |
刀仓容量 | 16 (圆盘) | |
冷却水箱 | Liter | 410 |
整机功率 | kVA | 33 |
控制器 | Fanuc | 0i-MF (Type 1) |
机械尺寸 (包含铁屑输送带及水箱) | mm | 3800 x 3828 x 3210 |
机械重量 | Kg | 7450 |
四、台湾台中精机铝轮圈专用机Vcenter-H26W
（一）产品特性
1、快速进给率40/40/40m/min
2、可提供12刀使用
3、8000rpm内藏式主轴
4、PCD螺栓孔和气孔治具
联系电话：+886-4-23592101
联系电话：159 1097 4236
（二）产品规格
项目 | 单位 | Vcenter-H26W |
轮圈气孔加工 | inch | 26 |
轮圈装饰孔加工 | inch | 26 |
轴向行程-X/Y/Z | mm | 720 / 620 / 520 |
快速进给-X/Y/Z | m/min | 48 / 48 / 48 |
伺服马达-X/Y/Z | kW | 4.5 / 5.5 / 4.5 |
工作台尺寸 | mm | HW-1324 夹具 |
工作台最大荷重 | kg | 未提供 |
主轴锥度 | BT-40 | |
主轴马达-连续/30/10min | kW | 18.5 / 22 |
主轴转速 | rpm | 8000 (内藏式) |
最大刀具直径 (无相邻刀) | mm | 80 (125) |
最大刀具长度 | mm | 350 |
最大刀具重量 | kg | 7 |
刀具容量 | no. | 12 |
刀具交换时间 | sec | 15 |
水箱容量 | L. | 550 |
Fanuc 控制器 | 0i-M | |
电源需求 | KVA | 45 |
机械尺寸 (L x W x H) | mm | 3540 x 4560 x 2645 |
机械重量 | kg | 10500 |
