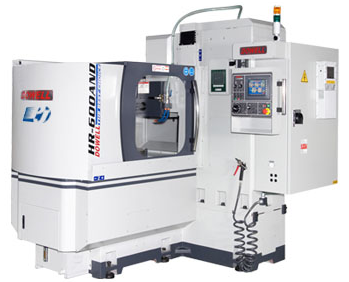

台湾宝杰旋磨床

2021-11-19 16:31:01

（一）台湾宝杰旋磨床产品特性

不论是硬脆材料研磨加工，一般金属加工、模具加工，在半导体、太阳能光电产业、IC、Wafar、TFT-LCD、PASS制造之陶瓷制品而氧化铝(AI203)、氧化锆(ZrO2)、氮化硅(Si3N4)、碳化硅(Sic)、硅晶(Si)、石英(Quariz)、石墨(Graphite)、玻璃陶瓷(MACOR)、复合陶瓷(ZTA)、极其贵金属靶材钉(Ru)，均可用本公司提供磨床加工应用设备所生产，提供客户加工利器。

+886-4-25690522

联系电话：159 1097 4236

（二）台湾宝杰旋磨床产品规格

项目	HR-200AND	HR-300AND	RS-300ANDⅡ	HR-400AND	HR-500AND
研磨台面直径	200㎜	300㎜	300㎜	400㎜	500㎜
磁盘最大研磨半径	125㎜	160㎜	175㎜	225㎜	325㎜
工作台面至主轴中心距	250㎜	250㎜	360㎜	450㎜	480㎜
旋转台转速	20-250rpm	20-250rpm	20-250rpm	20-250rpm	10-150rpm
旋转台马力	400W	750W	750W	1KW	2KW
主轴马达	2HP	2HP	2HP	5HP/7.5HP (OPT.)	SIEMENS, V3 10HP
主轴转速	3000/3600rpm	3000/3600rpm	3000/3600rpm	1450/1750rpm	1450/1750rpm
自动进给动力来源	Servo Motor 400W	Servo Motor 400W	Servo Motor 500W	Servo Motor 500W	Servo Motor 500W
上下手轮进给(每转)	x1 , x5 , x10 (MPG) / 0.1 ,0.5 , 1 ㎜
上下手轮进给(每刻度)	x1 , x5 , x10 (MPG) / 0.001 , 0.005 , 0.01 ㎜
砂轮尺寸(直径x宽x孔径)	180×13×31.75㎜	180×13×31.75㎜	180×13×31.75㎜	355×38×127㎜	355×38×127㎜
径重/毛重(大约)	1000/1200㎏	1100/1300㎏	1600/1800㎏	3200/3800㎏	3500/4000㎏
装箱尺寸(长x宽x高)mm	1300×1150×1980	1780×1350×1980	1820×1450×2020	2400×1900×2100	1860×2100×2100

Item	HR-600AND	HR-800AND	HR-1000AND	VR-600AND	VR-1000AND
研磨台面直径	600㎜	800㎜	1000㎜	600㎜	1000㎜
磁盘最大研磨半径	325㎜	425㎜	525㎜	325㎜	525㎜
工作台面至主轴中心距	480㎜	500㎜	500㎜	325㎜	400㎜
旋转台转速	10-150rpm	10-80rpm	10-60pm	5-50rpm	5-20pm
旋转台马力	3KW	4.5KW	5.5KW	3KW	5KW
主轴马达	SIEMENS, V3 10HP	SIEMENS, V3 10HP/15HP (OPT.)	SIEMENS, V3 10HP/15HP(OPT.)	SIEMENS, V3 10HP/15HP (OPT.)	SIEMENS, V3 40HP
主轴转速	1450/1750rpm	1450/1750rpm	1450/1750rpm	1450/1750rpm	1450/1750rpm
自动进给动力来源	Servo Motor 500W	Servo Motor 1KW	Servo Motor 1.5KW	Servo Motor 500KW	Servo Motor 2KW
上下手轮进给(每转)	x1 , x5 , x10 (MPG) / 0.1 ,0.5 , 1 ㎜
上下手轮进给(每刻度)	x1 , x5 , x10 (MPG) / 0.001 , 0.005 , 0.01 ㎜
砂轮尺寸(直径x宽x孔径)	355×38×127㎜	405×50×127㎜	405×50×127㎜	150×50×25×8㎜	150×50×25×8㎜
径重/毛重(大约)	4600/5200㎏	6200/7000㎏	7800/8700㎏	4300/5000㎏	9500/10500㎏
装箱尺寸(长x宽x高)㎜	1860×2100×2100	2800×2100×2500	3200×2800×2500	3000×1500×2300	4500×2000×2500
