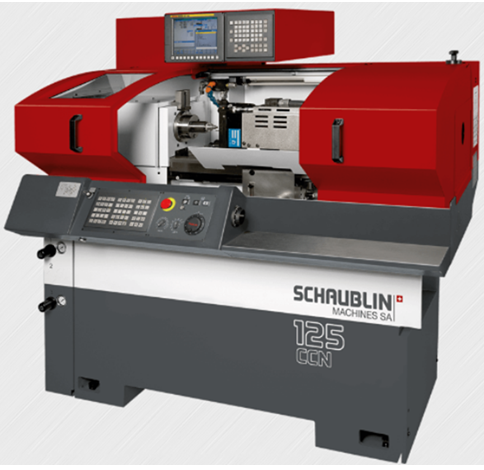

一、台湾国合超精产品硬材车削系列125-CCN
加工能力
硬材车削系列
高精度数控车床CCN系列
应用产业
汽机车零件产业
精密模具加工
设备零件产业
（一）产品概况
125 CCN-CNC系列高精度数控车床配置两组手轮，兼具了数控操作和手动操作两种模式，手动操作之加工路径与切削参数可以通过教导式机能直接产生加工程序。机床亦可配置微进精密手动尾座，主轴之轴向与径向偏摆皆小于0.5μm，满足高真圆度加工需求。125 CCN-CNC 部分可配置D1-3” 直插式主轴 或 A2-4标准ISO主轴；R-TM俱备C轴机能，其余亦可选购C轴机能，达到三轴同期进给之目的。 125 CCN-CNC机型，为理想之硬材车削 ( HRC65 ) 机种，表面粗糙度可达Ra=0.2~0.4 ，达以车代磨之能力，适用于精密中型与小型件加工。
L-T 直线刀具系统
R-T 立式刀塔系统
R-TM 动力刀塔式系统
（二）产品特性
高精密 CCN 车床- 犹如手动车床精简与便利
数控车床CCN系列兼具高精度数控配置和手动车床之绝佳车削便利性。
天才设计制造
工件分离送给装置+输送带+收集桶
Fanuc 0i-TD控制系统
采用 FANUC 0i-TD 控制系统、粗加工、精加工、螺纹加工、钻孔加工固定循环、图形显示机能；可选购对刀仪、中心架、跟刀架、气动尾座、星型尾座。
（三）产品规格
125 CCN | L-T / D1-3" | R-T / D1-3" | R-T / A2-4 | R-TM / A2-4 |
加工能力 | ||||
最大加工直径 | 270 mm | 270 mm | 270 mm | 270 mm |
滑板 最大回转旋径 | 115 mm | 115 mm | 115 mm | 115 mm |
滑板 至 主轴中心 高度 | 60 mm | 60 mm | 60 mm | 60 mm |
B32 最大车削长度 | 409 mm | 265 mm | 265 mm | 265 mm |
主轴 A2-4/ CAMLOCK D1-3 | ||||
主轴用 SCHAUBLIN 筒夹型式 | B32 / W25 / W20 | B32 / W25 / W20 | HAINBUCH F38 / B32 | HAINBUCH F38 / B32 |
主轴转速 | 50 - 5000 min-1 | 50 - 5000 min-1 | 50 - 5000 min-1 | 50 - 5000 min-1 |
主轴马达功率 ( 连续 / 间续 ) | 5.5 / 7.5 Kw | 5.5 / 7.5 Kw | 5.5 / 7.5 Kw | 5.5 / 7.5 Kw |
主轴马达扭矩 ( 连续 / 间续 ) | 42 / 58 Nm | 42 / 58 Nm | 42 / 58 Nm | 42 / 58 Nm |
主轴通孔直径（无拉杆） | 28 mm | 28 mm | 39 mm | 39 mm |
主轴通孔直径 使用筒夹 | 24 mm | 24 mm | 32 mm | 32 mm |
气动锁紧 | ||||
可调整夹紧力(入力气压为5bar时 ) | 1,150 daN | 1,150 daN | 1,150 daN | 1,150 daN |
C轴 | ||||
C轴进给分辨率 | Option | Option | Option | 0.001° |
快速位移 | 36,000° / min | 36,000° / min | 36,000° / min | 36,000° / min |
滑板 | ||||
滑板 横向 X轴行程 | 200 mm | 190 mm | 190 mm | 185 mm |
X轴 进给分辨率 (半径） | 0.0005 mm | 0.0005 mm | 0.0005 mm | 0.0005 mm |
X轴伺服马达扭矩 ( 连续 / 间续 ) | 4 / 14 Nm | 4 / 14 Nm | 4 / 14 Nm | 4 / 14 Nm |
鞍座 纵向 Z轴行程 | 415 mm | 400 mm | 395 mm | 390 mm |
Z轴 进给分辨率 | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm |
Z轴伺服马达扭矩 ( 连续 / 间续 ) | 4 / 14 Nm | 4 / 14 Nm | 4 / 14 Nm | 4 / 14 Nm |
进给 | ||||
X ＆ Z 轴 切削进给速度 | 0-5 m/min | 0-5 m/min | 0-5 m/min | 0-5 m/min |
X ＆ Z 轴 快速进给速度 | 7.5 m/min | 7.5 m/min | 7.5 m/min | 7.5 m/min |
刀具系统 (直线/刀塔VDI20) | ||||
径向 / 轴向 刀具数量 (依工件直径而定) | 2/ 2~5 | - | - | - |
锁固刀具总数量 / 可使用旋转刀具数量 | - | 8 / - | 8 / - | 8 / 四 |
四方柄径规格 | - | 16 x 16 mm | 16 x 16 mm | 16 x 16 mm |
冷却系统 | ||||
切削水箱容量 | 55 L. | 55 L. | 55 L. | 55 L. |
泵浦容积 | 32 L/min | 32 L/min | 32 L/min | 32 L/min |
泵浦压力 | 2 bar | 2 bar | 2 bar | 2 bar |
尾座 | ||||
心轴型式 (星型尾座) | MORSE 3 | - | - | - |
心轴外径 (星型尾座) | 45 mm | - | - | - |
心轴行程 (星型尾座) | 160 mm | - | - | - |
心轴型式 (气压尾座) | MORSE 3 | MORSE 3 | MORSE 3 | MORSE 3 |
心轴外径 (气压尾座) | 45 mm | 45 mm | 45 mm | 45 mm |
心轴行程 (气压尾座) | 70 mm | 70 mm | 70 mm | 70 mm |
可调整压力范围 (气压尾座) | 25 - 260 daN | 25 - 260 daN | 25 - 260 daN | 25 - 260 daN |
机械尺寸与重量 | ||||
机械净重量 | 1,250 kg | 1,400 kg | 1,400 kg | 1,570 kg |
尺寸（长 x 宽 x 高 mm） | 1,800 x 1,275 x 1,720 mm | 1,800 x 1,275 x 1,720 mm | 1,800 x 1,275 x 1,720 mm | 1,800 x 1,275 x 1,720 mm |
二、台湾国合超精产品硬材车削系列180-CCN
加工能力
硬材车削系列
高精度数控车床CCN系列
应用产业
航天产业
汽机车零件产业
精密模具加工
设备零件产业
创新医疗产业
（一）产品概况
180 CCN-CNC 系列高精度数控车床配置两组手轮，兼具了数控操作和手动操作两种模式，手动操作之加工路径与切削参数可以通过教导式机能直接产生加工程序。刀具系统有 L-T 直线刀具系统、R-T 立式刀塔系统、 R-TM 动力刀塔式系统，三种选项；机床亦可配置微进精密手动尾座，主轴之轴向与径向偏摆皆小于0.5μm，满足高真圆度加工需求。180 CCN-CNC 部份可配置A2-5 或 A2-6标准ISO主轴；R-TM俱备C轴机能，其余亦可选购C轴机能，达到三轴同期进给之目的。 180 CCN-CNC 机型，为理想之硬材车削 ( HRC65 ) 机种，表面粗糙度可达Ra=0.2~0.4 ，达以车代磨之能力。适用于精密中型与小型件加工。
弹性制造
寿命延长
高精密度
精密专业
+886-4-2485-3708
联系电话：159 1097 4236
（二）产品特性
高精密 CCN 车床- 犹如手动车床精简与便利
数控车床CCN系列兼具高精度数控配置和手动车床之绝佳车削便利性。
工作区域
旋转刀塔搭载固定刀座与动力刀座
Fanuc 0i-TD控制系统
采用 FANUC 0i-TD 控制系统、粗加工、精加工、螺纹加工、钻孔加工固定循环、图形显示机能
（三）产品规格
180 CCN | R-T / A2-5 | R-T / A2-6 | R-TM / A2-5 | R-TM / A2-6 |
加工能力 | ||||
最大加工直径 | 330 mm | 330 mm | 270 mm | 270 mm |
滑板 最大回转旋径 | 160 mm | 160 mm | 160 mm | 160 mm |
滑板 至 主轴中心 高度 | 83 mm | 83 mm | 83 mm | 83 mm |
最大车削长度 | 655 mm | 635 mm | 655 mm | 635 mm |
主轴 | A2-5 | A2-6 | A2-5 | A2-6 |
主轴用 SCHAUBLIN 筒夹型式 | B32 / B45 | B45 | B32 / B45 | B45 |
主轴转速 | 50 - 4000 min¯¹ | 50 - 4000 min¯¹ | 50 - 4000 min¯¹ | 50 - 4000 min¯¹ |
主轴马达功率 ( 连续 / 间续 ) | 15 kW / 18.5 kW | 15 kW / 18.5 kW | 15 kW / 18.5 kW | 15 kW / 18.5 kW |
主轴通孔直径（无拉杆） | 51 mm | 68 mm | 51 mm | 68 mm |
使用筒夹通孔直径 | 24 / 36 mm | 36 mm | 24 / 36 mm | 36 mm |
使用三爪夹头通孔直径 | 43.6 mm | 61 mm | 43.6 mm | 61 mm |
气动锁紧 | ||||
可调整夹紧力(入力气压为5bar时 ) | 2700 daN | 3400 daN | 2700 daN | 3400 daN |
C 轴 | ||||
C轴进给分辨率 | - | - | 0.001° | 0.001° |
滑板 | ||||
滑板 横向 X轴行程 | 243 | 243 | 231 | 231 |
X轴 进给分辨率 (半径） | 0.0005 mm | 0.0005 mm | 0.0005 mm | 0.0005 mm |
X轴伺服马达扭矩 ( 连续 / 间续 ) | 4 / 14 Nm | 4 / 14 Nm | 4 / 14 Nm | 4 / 14 Nm |
鞍座 纵向 Z轴行程 | 721 mm | 721 mm | 721 mm | 721 mm |
Z轴 进给分辨率 | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm |
Z轴伺服马达扭矩 ( 连续 / 间续 ) | 8 / 29 Nm | 8 / 29 Nm | 8 / 29 Nm | 8 / 29 Nm |
进给 | ||||
X ＆ Z 轴 切削进给速度 | 0-5 m/min | 0-5 m/min | 0-5 m/min | 0-5 m/min |
X ＆ Z 轴 快速进给速度 | 8 / 15 m/min | 8 / 15 m/min | 8 / 15 m/min | 8 / 15 m/min |
刀塔刀具系统(刀塔) | 刀塔 VDI 30 | 刀塔 VDI 30 | 刀塔 VDI 30 | 刀塔 VDI 30 |
锁固刀具总数量 / 可使用旋转刀具数量 | 8 / - | 8 / - | 12 / 6 | 12 / 6 |
动力轴马达功率 (连续 / 间断) | - | - | 1.1 / 3.7 kW | 1.1 / 3.7 kW |
动力轴转速 | - | - | 30 - 5000 min¯¹ | 30 - 5000 min¯¹ |
四方柄径规格 | 20 x 20 mm | 20 x 20 mm | 20 x 20 mm | 20 x 20 mm |
尾座 | ||||
心轴型式 (气压尾座) | MORSE 5 | MORSE 5 | MORSE 5 | MORSE 5 |
心轴外径 (气压尾座) | 72 mm | 72 mm | 72 mm | 72 mm |
心轴行程 (气压尾座) | 80 mm | 80 mm | 80 mm | 80 mm |
可调整压力范围 (气压尾座) | 25 - 440 daN | 25 - 440 daN | 25 - 440 daN | 25 - 440 daN |
心轴型式 (星型尾座) | MORSE 5 | MORSE 5 | - | - |
心轴外径 (星型尾座) | 72 mm | 72 mm | - | - |
心轴行程 (星型尾座) | 225 mm | 225 mm | - | - |
冷却系统 | ||||
切削水箱容量 | 120 L. | 120 L. | 120 L. | 120 L. |
泵浦容积 | 8 L/min | 8 L/min | 8 L/min | 8 L/min |
泵浦压力 | 5 bar | 5 bar | 5 bar | 5 bar |
机械尺寸与重量 | ||||
机械净重量 | 2,640 kg | 2,640 kg | 2,740 kg | 2,740 kg |
尺寸（长 x 宽 x 高 mm） | 2,301 x 1,460 x 1,676 mm | 2,301 x 1,460 x 1,676 mm | 2,301 x 1,460 x 1,676 mm | 2,301 x 1,460 x 1,676 mm |
