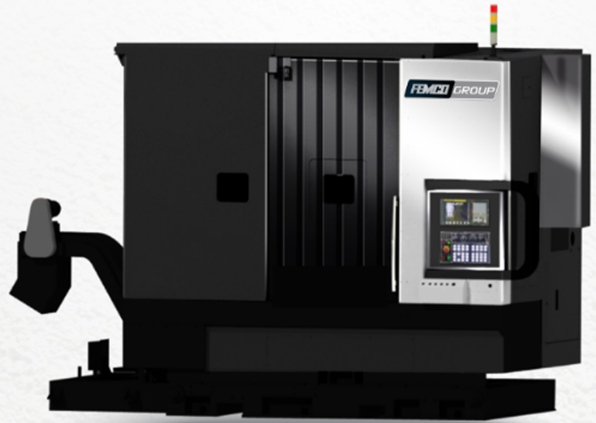

可同时加工减重孔及背搪

专利翻转台设计，加工效率第一

业界唯一可加工13-26″的全型钻孔机

加工能力

         机型         WVD-24X WVD-24C

标准加工铝圈         inch  24     24

最大加工铝圈(OPTION) inch  26     26

标准加工铝圈宽     inch  12     12

工作台尺寸     mm  800 x 800 Ø630

最大荷重         kg     300  500

行程

         机型         WVD-24X WVD-24C

X轴 mm  855(-525/+330)        855(-525/+330)

Y轴 mm  547(-537/+10) 547(-537/+10)

Z轴 mm  500(-490/+10) 500(-490/+10)

B轴 Deg  -95°~185°   -95°~95°

C轴 Deg  –     360°

主轴鼻端到工作台距离         mm  713  647

主轴

转速         rpm  8000~15000

鼻端型式                   锥孔ISO.40/BT40/CAT40

马达型式(中心出水)       FANUC      αilT8(12000/15000)~αilT22(10000)

马达型式(无中心出水)  FANUC      αil8(8000/10000/12000)~αil22(8000/12000)

马达出力(连续/30分)    kw    α8(7.5/11)~α22(22/26)

主轴马达最大扭力         Nm   α8(47.8)~α22(140)

+886 5 213 3166

联系电话：159 1097 4236

刀库

刀数         POS  24/40ATC

刀柄锥度                   锥孔 ISO.40/BT40/CAT40

拉紧螺栓                   7388/2-B/MAS407/ANSI(CAT)

最大刀长         mm  300

最大刀尺寸(刀具外径)  mm  72/80

最大刀荷重     kg     8

刀具交换时间(不含延迟时间)       sec   1.47

最大切削进给率(X/Y/Z) m/min      10/10/10

快速移动速率

X轴 mm/min   48000

Y轴 mm/min   48000

Z轴 mm/min   48000

伺服马达

X轴 kW   3

Y轴 kW   3

Z轴 kW   4

机械外观及它项

机型         WVD-24X WVD-24C

宽     mm  4200         4100

深     mm  2670         2670

高     mm  3200/3270(含油雾回收机)     3200/3270(含油雾回收机)

重     kg     9000/12000(含工作台前端支撑底座)   9000/12000(含工作台前端支撑底座)

荷电量     KVA  αil8-35/αil22-55   αil8-40/αil22-60

控制系统                   FANUC 0i-MF   FANUC 0i-MF
